一体化预制泵站筒体尺寸选型

时间:2020-12-08   访问量:1081


有效容积及筒体参数确定
预制泵站筒体的有效容积及筒体参数设计合不合理对整个设备能够正常运行、预制泵站的制造成本的成本及安装现场的开挖工程量有着很重要的影响。有效容积过小,水泵频繁启泵,可能导致水泵电机过载,影响水泵寿命,有效容积过大,污水长时间停留筒底,容易积淤。


1. 设计依据与计算方法:
根据《室外排水设计规范》GB5001402006第5.3.1条:集水池的容积,应根据设计流量,水泵能力和水泵工作情况等因素确定,并符合下列要求:
a、污水泵站集水池的容积,不应大于***大一台水泵5min的出水量;
b、雨水泵站集水池的容积,不应小于***大一台水泵30s的出水量;
c、合流污水泵站的容积,不应小于***大一台水泵30s的出水量;
总结出一个预制泵站***小有效容积的计算方法——水泵启停次数计算法

Vy——预制泵站***小有效容积(m3)
Tmin——水泵***小周期(S)
Q——单台水泵工作点流量
Zmax——水泵每小时允许***多启动次数

水泵每小时启泵次数

0.75kW-315kW6次


雨水泵站可不设置泵用泵,雨天水泵运行,晴天检修



R—筒体半径
核算有效容积的高度小于0.5米时,取0.5米,既要保证水泵的***少停泵次数,又要保证延时控制的时间内的高度。

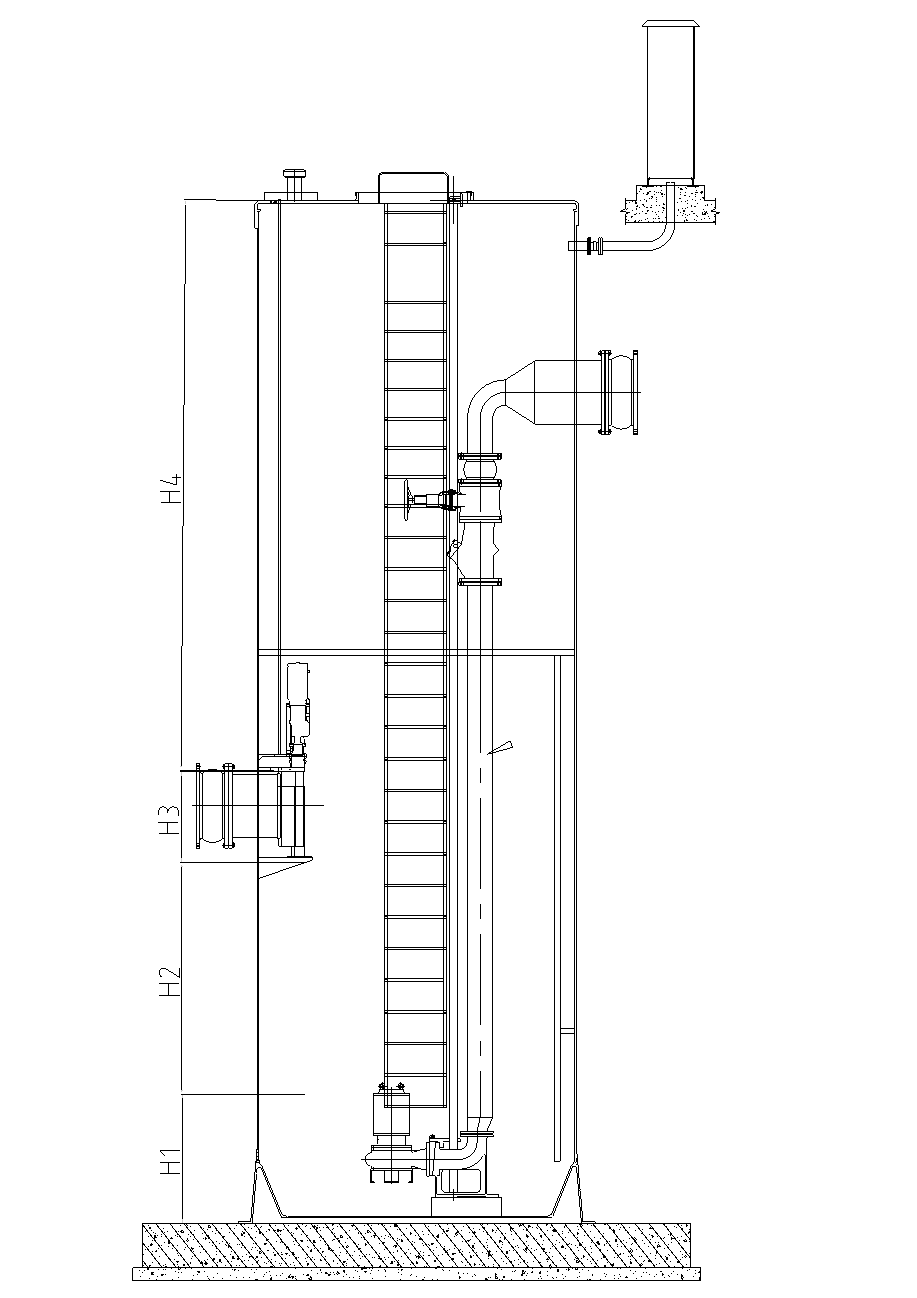

2. 图示及经验数据的设定:


H—筒体高度(m)
H1--停泵水位到筒底距离(m)
H2--***小有效容积高度(m)
H3--进水管底到启泵液位的间距(m)
H4—地面到进水管底的距离(m)
停泵液位是由水泵的***小停泵液位加上内筒底到外筒底的高差(筒径1.2米到2.5米取0.15米,筒径3.0米到3.8米取0.2米,筒4.2米取0.3米);
根据公式   H=H1+H2+H3+H4
即可得出筒体的高度尺寸。


3.水泵体积直接影响筒径的大小,选型可参考预制泵站图集。
一般污水常年在排放,污水中存有各种杂物,使水泵容易造成堵塞等问题,这就需要用到泵用泵;雨水泵站中是雨季时提升,可在旱季时维护水泵,可不备用泵,不用备用泵能减少筒体直径,规定预制泵站不能单独一台泵存在。
